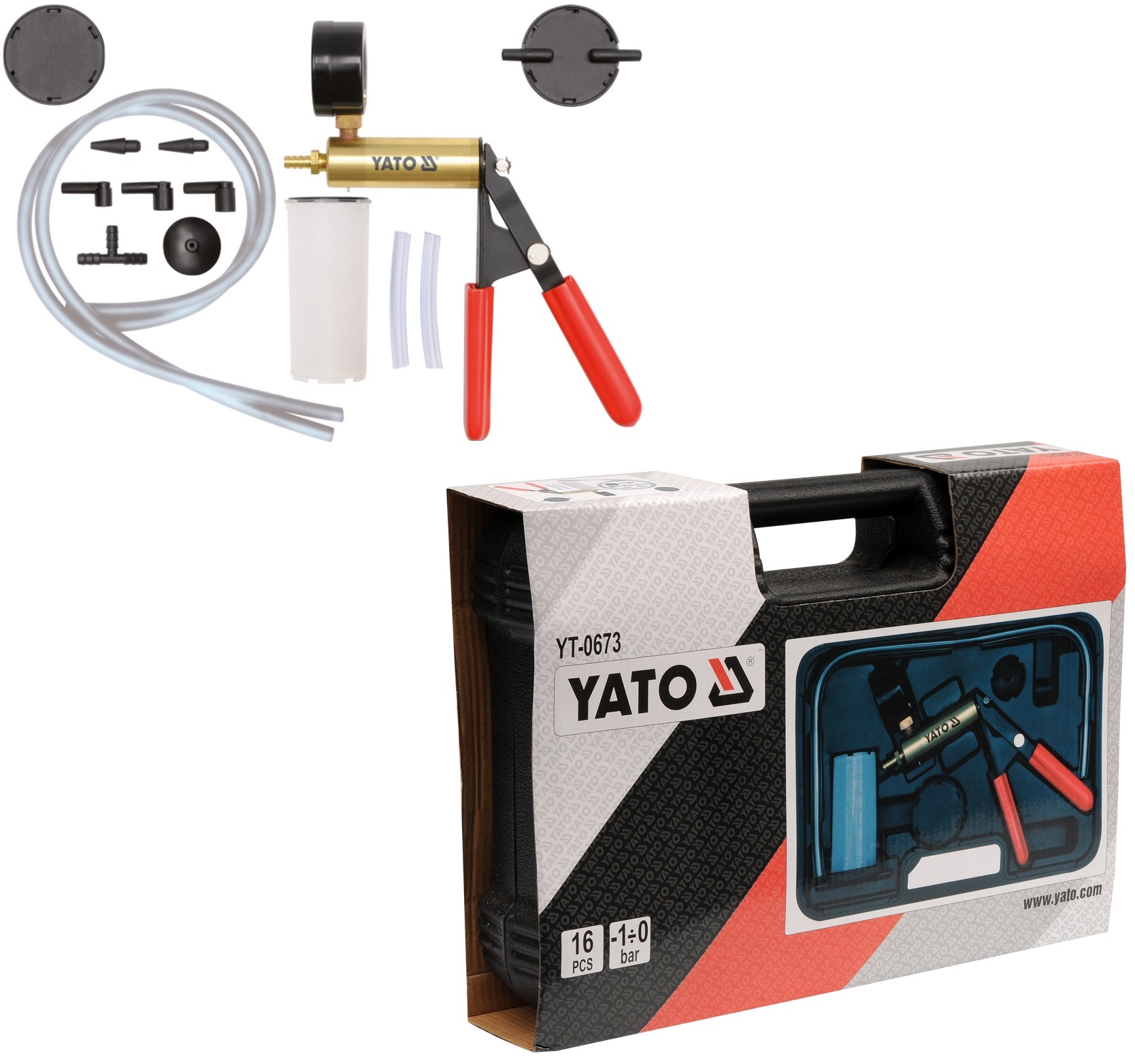

POMPKA PODCIŚNIENIOWA Z AKCESORIAMI 16CZ

Charakterystyka :

Pompka podciśnieniowa jest wielofunkcyjnym urządzeniem służącym do diagnostyki systemów w samochodach i technice,

których działanie jest oparte na ciśnieniu lub podciśnieniu.

Wyposażona jest w akcesoria umożliwiające wykorzystanie w niemal każdym silniku lub układzie.

Zakres pomiaru: od -1 do 0 bar

Przeznaczenie / Zastosowanie

Za pomocą pompki można przeprowadzić diagnostykę m.in. poniższych systemów i układów.

Urządzenia skomputeryzowanego sterownia silnika: - barometryczny czujnik ciśnienia (BARO) - system PCV - system recyrkulacji spalin

(EGR) - grubowarstwowe czujniki ciśnienia (MAP)

Urządzenia sterowania zapłonem: - podciśnieniowe wyprzedzenie zapłonu - zawór opóźniający: SDV,

RCV Układ hamulcowy: - hamulce klasyczne - hamulce ABS - hamulce pneumatyczne - przewody hamulcowe - serwomechanizm hamulcowy Inne systemy:

- klimatyzacja - tempomat - zbiornik paliwa i instalacja paliwowa - podciśnieniowy system domykania drzwi

Sposób użycia:

Diagnostyka systemu recyrkulacji spalin (EGR) Zawór systemu EGR jest przykładem zaworu uruchamianego przez podciśnienie.

W przypadku braku podciśnienia zawór jest zamknięty i spaliny nie wydostają się z zaworu.

W przypadku doprowadzenia podciśnienie do zaworu, zostaje on otwarty umożliwiając recyrkulację spalin.

Diagnostyka grubowarstwowych czujników ciśnienia (MAP)

• Zmontować układ pompki i zbiornika jak w przypadku odpowietrzania zacisków hamulcowych,

a następnie podłączyć do przyłącza podciśnieniowego czujnika.

• Naciskać dźwignię pompki, aż wskazówka pokaże -0,5 bara. Zakończyć pompowanie i obserwować wskazówkę, powinna być nieruchoma.

Jeśli wskazówka się porusza oznacza to uszkodzenie czujnika MAP.

• W trakcie pracy czujnik MAP wysyła sygnały zwrotne do komputera sterującego.

Sygnał ma częstotliwość pomiędzy 85 Hz, a 160 Hz w zależności od poziomu podciśnienia.

Do pomiaru częstotliwości konieczny jest częstościomierz, należy go podłączyć zgodnie z instrukcją czujnika i miernika.

Odpowietrzanie zacisków hamulcowych.

• Upewnić się, że zbiornik wyrównawczy układu hamulcowego jest wypełniony płynem do nominalnej objętości.

• Odpowietrzanie przeprowadzić według poniższej kolejności: - pompa hamulcowa, jeśli jest wyposażona w zawór odpowietrzający,

- zaciski hamulcowe w kolejności od położonego najbliżej pompy hamulcowej do położonego najdalej.

• Podłączyć krótki przewód elastyczny do przyłącza umieszczonego na spodzie pokrywy zbiornika pompy.

• Zamknąć zbiornik pompy za pomocą pokrywy.

• Podłączyć długie przewody elastyczne do przyłączy pokrywy.

Koniec jednego z długich węży pod- łączyć do pompki, a drugiego do zaworu odpowietrzającego (kalamitki) zacisku hamulcowego.

W razie potrzeby posłużyć się adapterem.

• Nacisnąć dźwignię pompki 10 - 15 razy, aby wytworzyć podciśnienie w zbiorniku pompy.

• Odkręcić zawór odpowietrzający o 1/4 - 1/2 obrotu, tak aby zbiornik pompy wypełnił się płynem do wysokości około 5 cm.

Dokręcić zawór odpowietrzający.

• Odłączyć przewód pompki od zaworu odpowietrzającego, procedura odpowietrzania zacisku została zakończona.

• Przed powtórzeniem procedury odpowietrzania w kolejnym zacisku,

opróżnić zbiornik pompy z płynu hamulcowego oraz uzupełnić poziom płynu hamulcowego, w instalacji hamulcowej, do nominalnego poziomu.
